Дренажная труба: как работает, как выбрать диаметр, жёсткость и перфорацию

Дренажная труба — основной элемент закрытой системы водоотвода на участке. От её правильного подбора зависит, будет ли участок осушен и не подтопит ли вода фундамент после первого же ливня. На рынке встречаются десятки моделей дренажных труб: разные материалы, диаметры, кольцевая жёсткость, конструкция стенок, перфорация, фильтрующие обмотки. Под одну и ту же задачу одна труба отработает 50 лет, другая забьётся за два сезона — выбор делается под конкретные условия участка, и ошибиться легко.

В статье разберём, как именно работает дренажная труба внутри грунта, какие бывают виды дрен по материалу и конструкции, что означает маркировка SN от SN2 до SN24, какую перфорацию выбирать для верховодки и грунтовых вод, когда нужна геотекстильная обмотка, как рассчитать уклон и глубину заложения, и какие смотровые элементы делают систему обслуживаемой.

Что такое дренажная труба и как она работает

Дренажная труба (дрена) — пустотелый цилиндр с отверстиями в стенках, по которому вода из окружающего грунта собирается и самотёком отводится к точке сброса. Принцип работы — простой и физически очевидный: грунтовая или поверхностная вода под действием гравитации и давления окружающего грунта проникает через перфорацию внутрь трубы, заполняет пустоту, движется вниз по уклону к колодцу или выпуску и удаляется с участка.

Чтобы это работало, нужно соблюсти несколько условий. Первое — перфорация должна быть достаточной для пропуска воды и одновременно защищена от заиливания. Второе — труба должна лежать с непрерывным уклоном к точке сброса, без локальных контруклонов и провисов. Третье — вокруг трубы должна быть проницаемая обойма из щебня или гравия, через которую вода свободно подходит к перфорации. Четвёртое — система должна быть обслуживаемой, чтобы через 5–10 лет можно было её прочистить от ила и корней.

Дренажная труба работает только тогда, когда грунтовые воды или верховодка в районе её залегания превышают её отметку. Уложенная выше уровня воды труба останется сухой и водоотвода не обеспечит. Поэтому глубина заложения дрены подбирается под конкретный гидрогеологический режим участка — типовая ошибка любителей в том, что трубу кладут на «глаз», а потом удивляются отсутствию эффекта.

Виды дренажных труб по материалу

Полимерные трубы (ПНД, ПВХ, ПП)

Сегодня полимерные дрены — стандарт рынка. Изготавливаются из полиэтилена низкого давления (ПНД), поливинилхлорида (ПВХ) или полипропилена (ПП). Полимеры устойчивы к коррозии, не разрушаются от грунтовой влаги и кислых сред, переносят перепады температур и сезонные подвижки грунта. Срок службы качественной полимерной дрены при правильной укладке — 50+ лет.

Полимерные трубы выпускаются в двух форматах: жёсткие отрезки длиной 3, 6 или 12 м и гибкие в бухтах по 50–100 м. Бухты удобны для длинных непрерывных участков (например, дренажа по периметру дома), отрезки — для прямых линий с малым числом поворотов. Соединение между секциями — через раструбы и муфты с уплотнительными кольцами.

Керамические трубы

Самый «классический» вариант, известный ещё с дореволюционных времён. Стенки керамики имеют пористую структуру: вода проходит через микропоры самой стенки, дополнительной перфорации не требуется. Срок службы — 80–100 лет, но цена в несколько раз выше полимерных аналогов.

Минусы — хрупкость и сложный монтаж. Керамика не переносит ударов и точечных нагрузок, при подвижках грунта может растрескиваться. Сегодня керамические дрены применяются в основном на исторических объектах при реставрации старых дренажных систем.

Асбестоцементные трубы

Самый бюджетный вариант с пропилами шириной до 7 мм по длине трубы. Ставились массово в советское время на сельскохозяйственных и поселковых дренажах. Минусы — хрупкость, тяжёлый вес, сложности с монтажом, экологические претензии к материалу. Сегодня практически не применяются — их вытеснили полимеры.

Конструкция полимерных дренажных труб

Полимерные дрены различаются по конструкции стенки: одностенные, двустенные, с фильтрующей обмоткой.

Одностенные дрены

Однослойная стенка с перфорацией. Это самый бюджетный и распространённый вариант для бытового дренажа. Жёсткость — невысокая, обычно SN2–SN4. Применяется на пешеходных дорожках, газонах, в зонах без транспортной нагрузки. Главное преимущество — гибкость: трубу легко гнуть без резки, что упрощает монтаж сложных конфигураций.

Минусы — относительно низкая прочность к раздавливанию и меньшая пропускная способность из-за внутренней неровности гофрированной стенки. Под нагрузкой от транспорта одностенная труба может деформироваться или сплющиваться.

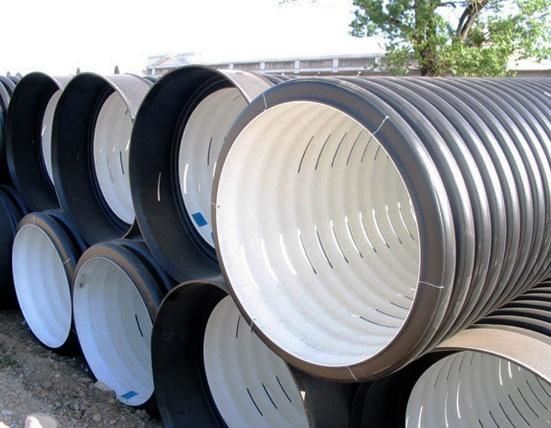

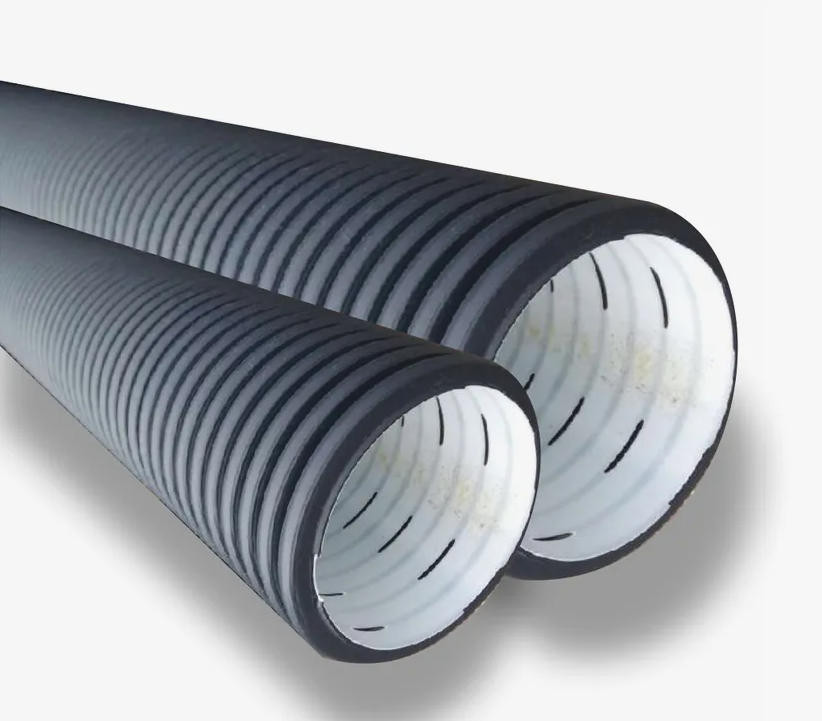

Двустенные дрены

Два слоя пластика: внешний — гофрированный для прочности, внутренний — гладкий для минимизации сопротивления потоку. Гладкая внутренняя поверхность увеличивает пропускную способность на 20–30% по сравнению с одностенной трубой того же диаметра.

Жёсткость двустенных труб — SN6–SN16, что позволяет применять их под автомобильной нагрузкой и на больших глубинах. Это рабочий стандарт для частного дренажа на участке с хорошим запасом прочности.

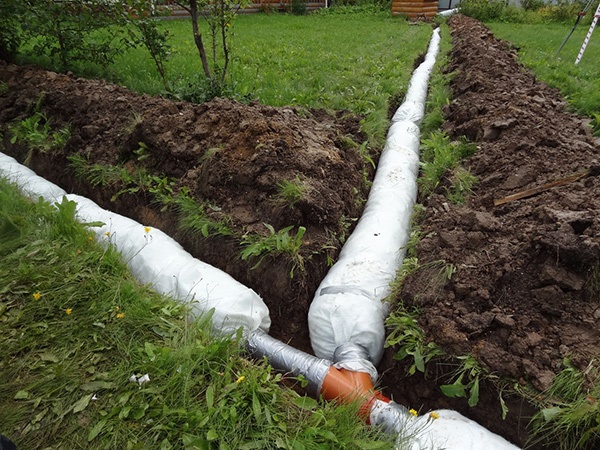

Дрены с фильтрующей обмоткой

Поверх перфорированной трубы наматывается обмотка из геотекстиля или растительных волокон (кокосовое волокно, джут). Между обмоткой и стенкой трубы иногда добавляют слой пенополистирольных гранул или щепы. Фильтр защищает перфорацию от заиливания и заполнения мелкими частицами грунта.

Дрены с фильтром-обмоткой особенно эффективны на глинистых и илистых грунтах, где мелкие частицы способны быстро забить открытую перфорацию. На песчаных и супесчаных грунтах фильтр менее критичен — труба без обмотки в щебневой обойме работает не хуже.

Диаметры дренажных труб

Диаметр трубы определяет её пропускную способность и подбирается под расчётный сток с осушаемой территории. Самые востребованные диаметры в частном дренаже:

• 110 мм (DN100). Стандарт для пристенного дренажа дома, осушения дорожек и небольших участков. Пропускает примерно 4–6 л/с воды при стандартном уклоне.
• 160 мм (DN150). Применяется для дренажа крупных участков, осушения зон с интенсивной верховодкой, для магистральных линий, собирающих воду с нескольких локальных дрен.
• 200 мм (DN200). Магистральные линии в коттеджных посёлках, дренаж зон под парковками и заездами, отвод воды от группы зданий.
• 300 мм (DN300). Применяется при высокой расчётной нагрузке: коммуны коттеджных посёлков, отведение крупных потоков, перехват воды с прилегающих территорий.

На частном участке в большинстве случаев работают диаметры 110–160 мм. Больший диаметр оправдан только при объективно высоком расходе воды или на длинных магистральных линиях. Превышение диаметра без расчёта — типичная избыточность, которая удорожает работу без эффекта.

Кольцевая жёсткость SN: что значит и как выбрать

Кольцевая жёсткость — главная прочностная характеристика дренажной трубы. Показывает, какую нагрузку способна выдержать стенка без деформации формы. Измеряется в кН/м² и обозначается маркировкой SN с числовым индексом: SN2, SN4, SN6, SN8, SN16, SN24.

SN2 и SN4 — лёгкие условия

Самая бюджетная категория. Применяется на глубинах до 2–3 м под газоном, отмосткой или пешеходными зонами без нагрузки от транспорта. Подходит для бытового дренажа дачи, осушения цветников и грядок, отведения воды от теплицы. Под колёсами автомобиля или на большой глубине деформируется.

SN6 — универсальный класс

Глубина до 4 м, лёгкая транспортная нагрузка, любые задачи частного участка. Это рабочий стандарт для большинства проектов: запас прочности достаточен для бытовых условий, цена умеренная. Под бытовой дренаж в Подмосковье обычно выбирают именно SN6.

SN8 — высокая нагрузка

Глубина до 10 м, регулярная транспортная нагрузка, дренаж под подъездными путями и вблизи зданий с проездом тяжёлой техники. Применяется на коттеджных участках с собственным въездом для крупного транспорта, на коммерческих объектах, в зонах с высокой грунтовой нагрузкой.

SN16 и выше — экстремальные условия

Большие глубины, регулярная нагрузка от грузового транспорта, дренаж под автомобильными парковками промышленного назначения, под дорогами общего пользования. На частном участке такие классы избыточны и применяются только в специальных случаях.

Универсальный совет для частного дренажа в Подмосковье: SN6 — стандарт под газоном и в зонах без транспортной нагрузки, SN8 — под пешеходными дорожками и заездом, SN16+ — только если есть конкретная задача под тяжёлую нагрузку. Конструктивно дренажные трубы для заезда отличаются от обычных дрен: они работают как водопропускные, а не как сборные. Подробнее в нашем материале труба для заезда на участок.

Перфорация: типы и выбор под задачу

Перфорация — отверстия в стенке трубы, через которые вода поступает внутрь. Размер отверстий обычно 1,3–1,5 мм для двустенных и 8–10 мм для одностенных моделей. Расположение отверстий бывает разное, и от выбора зависит, насколько эффективно труба соберёт воду.

Полная перфорация (по всей окружности)

Отверстия равномерно распределены по 360° трубы. Применяется в зонах с постоянным высоким уровнем грунтовых вод, когда вода может приходить с любой стороны. Универсальный вариант для бытового дренажа на глинистых грунтах и в зонах высокой влажности.

Перфорация на 2/3 окружности

Отверстия только в верхних двух третях, нижняя треть — глухая. Применяется, когда основная задача — сбор воды сверху и с боков, а нижняя часть трубы должна работать как лоток для отвода уже собранной воды. Распространённый вариант в магистральных линиях, куда стекает вода с локальных дрен.

Перфорация на 1/2 (верхняя часть)

Отверстия только в верхней половине. Применяется для сбора верховодки — поверхностной воды, которая не успевает уйти в грунт. Часть трубы без перфорации работает как водоотводящий лоток, исключая попадание грязи изнутри.

Перфорация на 1/4 (только верх)

Минимальная перфорация в верхней четверти трубы. Применяется в специфических задачах: когда труба работает преимущественно как водоотвод поверхностного стока, а сбор грунтовой воды второстепен. Реже встречается в бытовых задачах.

Как выбирать тип перфорации

• Для постоянной верховодки и высокого УГВ — полная перфорация по окружности.
• Для периодического подъёма грунтовых вод — полная или 2/3.
• Для сбора поверхностного стока (верховодка после дождей) — 1/2 верхняя.
• Для магистральных линий, собирающих воду с других дрен — 2/3 или 1/4.

Геотекстильный фильтр: когда нужен

Геотекстильная обмотка вокруг трубы или геотекстильное обертывание щебневой обоймы выполняют ключевую защитную функцию: не пропускают мелкие частицы грунта в перфорацию и в обойму. Без фильтра труба заиливается за 1–3 сезона на глинистых грунтах и теряет работоспособность.

Когда фильтр не нужен

На песчаных и крупнозернистых грунтах с высоким содержанием гравия фильтр можно не делать. Песок и гравий сами по себе не вымываются в трубу, и щебневой обоймы достаточно для защиты перфорации. Но даже здесь геотекстиль не вреден: он продлевает срок службы дренажа без значительного удорожания.

Стандартный геотекстиль 100–200 г/м²

Нетканый материал из полипропилена или полиэстера. Заворачивается вокруг щебневой обоймы дренажной траншеи, реже — вокруг самой трубы. Плотность 100 г/м² — для песчаных грунтов, 200 г/м² — для суглинков и средних грунтов. На илах и глинах нужна более тонкая фильтрация.

Фильтр-обмотка из растительного волокна

Кокосовое или джутовое волокно прямо на трубе. Хорошо работает на глинистых грунтах, не забивается мелкими частицами, со временем частично разлагается, но к этому моменту вокруг трубы уже формируется естественный фильтрационный слой из частиц грунта. Продаётся как «дрена в фильтре».

Уклон дренажной трубы

Минимальный уклон дренажной трубы — 0,2% (2 мм на каждый метр длины), оптимальный — 0,5–1% (5–10 мм на метр), максимальный для бытовых задач — 2%. На участках с большим перепадом высот уклон может быть и больше, но при уклоне больше 5% вода набирает скорость, не успевает фильтроваться через перфорацию, и эффективность системы падает.

Контроль уклона — ключевой момент монтажа. На длинных дренажных линиях разница отметок начала и конца трубы составляет десятки сантиметров, и любая локальная просадка (или, наоборот, подъём) создаёт зону, где вода застаивается. Уклон проверяют нивелиром или гидравлическим уровнем по всей длине трубы каждые 1–2 м перед окончательной засыпкой.

Типовой пример расчёта: дренажная линия 30 м с уклоном 0,5% — разница отметок 15 см. То есть начало трубы должно быть на 15 см выше точки сброса. На сложных участках с минимальным уклоном к точке сброса иногда приходится углублять колодец, чтобы обеспечить нужный уклон.

Глубина заложения дренажной трубы

Глубина зависит от задачи и от уровня грунтовых вод на участке.

• Поверхностный дренаж (отведение верховодки и поверхностного стока). Глубина 30–80 см — труба работает как сборник дождевой и талой воды. Уклон поверхности направляет воду к зоне дрены.
• Пристенный дренаж дома. Глубина — 20–30 см ниже подошвы фундамента. Защищает основание от грунтовых вод и капиллярного подсоса.
• Кольцевой дренаж по периметру участка. Глубина 80–150 см. Перехватывает воду, поступающую с прилегающих территорий.
• Глубинный дренаж для понижения УГВ. Глубина 1,5–3 м, иногда больше. Применяется на участках с постоянно высоким уровнем грунтовых вод.
• Систематический дренаж под газоном или огородом. Глубина 80–120 см, расстояние между параллельными линиями 5–10 м.

Глубже точки промерзания (1,5 м в Подмосковье) трубу укладывать желательно, но не обязательно — при правильной щебневой обойме и засыпке грунт вокруг трубы не пучит. На мелком заложении (выше 1 м) труба зимой не промерзает, потому что внутри неё движется вода с положительной температурой даже в минус.

Щебневая обсыпка вокруг трубы

Дренажная труба без щебневой обсыпки работает плохо: вода из плотного грунта медленно подходит к перфорации, эффективность падает. Щебень вокруг трубы создаёт высокопроницаемую обойму, которая ускоряет приток воды и одновременно защищает перфорацию от прямого контакта с мелкими частицами.

Стандартный конструктив обсыпки:

• Геотекстиль на дно и стенки траншеи — обертывает будущую щебневую обойму.
• Слой щебня 5–10 см под трубой — выравнивает уклон и формирует постель.
• Труба укладывается на щебневую постель.
• Засыпка щебнем вокруг и над трубой слоем 10–20 см.
• Геотекстиль закрывает обойму сверху, перекрытие полотен 30 см.
• Засыпка плодородным или природным грунтом до верха траншеи.

Фракция щебня — 20–40 мм для бытовых задач, гранитный или известняковый. Известняковый щебень со временем растворяется в кислых средах, поэтому на торфяных и кислых грунтах применяется только гранитный. Слишком крупная фракция (40–70 мм) даёт большие пустоты и хуже фильтрует, мелкая (5–20 мм) забивает перфорацию и снижает приток.

Смотровые колодцы и поворотные элементы

Дренажная система длиннее 25–30 м или с поворотами обязательно требует смотровых колодцев. Без них труба становится неосмотровой и непрочищаемой — через 5–10 лет в ней накапливается ил и корни растений, и единственный способ восстановить работу — раскапывать и менять трубу полностью.

Где обязательны смотровые колодцы

• На каждом повороте линии (изгибы под углом более 30°).
• На точках соединения двух или нескольких линий.
• На прямых участках через каждые 25–30 м.
• На точке смены диаметра трубы (например, переход с DN100 на DN150).
• На входе в основной коллектор или магистральную линию.

Виды смотровых колодцев

Пластиковые колодцы диаметром 315–425 мм с готовыми патрубками для подключения дрен — стандартное решение для частного дренажа. Колодец из гофрированной пластиковой трубы, дно с лотком, крышка пластиковая или чугунная. Глубина соответствует глубине заложения трубы плюс 10–20 см под отстойник.

В местах высокой нагрузки (под заездом, дорожкой) колодец накрывают чугунной решёткой, в зонах газона — пластиковой крышкой с замаскированной отделкой. Для крупных систем применяют железобетонные кольца — они дороже и тяжелее, но переносят значительные нагрузки.

Концевая часть дренажной системы

Куда уходит вода из дренажной трубы — определяется по нескольким сценариям.

• Сборный (накопительный) колодец. Глухой колодец, в котором вода накапливается и периодически выкачивается мотопомпой или дренажным насосом. Применяется на участках без естественного водотока.
• Поглощающий колодец. Колодец без дна с щебневой засыпкой, через которую вода уходит в нижележащие водопроницаемые слои. Работает на участках с нижним песчаным или гравийным горизонтом.
• Сброс в придорожную канаву или ливневую канализацию. Самый распространённый вариант в коттеджных посёлках с организованным водоотводом. Требует согласования и правильно устроенного оголовка трубы.
• Сброс на нижнюю точку участка. Если у участка естественный уклон в сторону леса или оврага, вода может уходить туда самотёком. Требует укрепления выпуска против размыва.
• В естественный водоём. Технически возможно, но требует разрешения на сброс и часто неприемлемо по экологическим причинам.

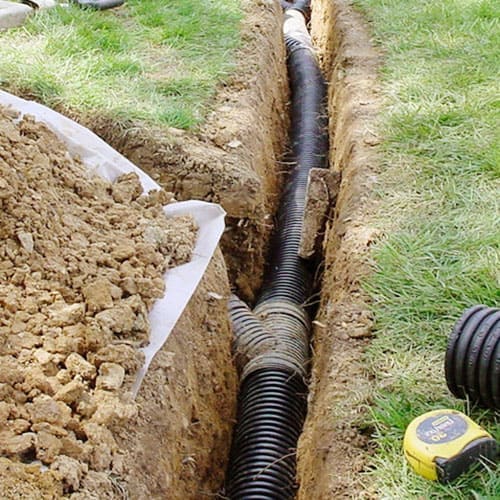

Технология монтажа дренажной трубы

Базовая последовательность установки дренажной трубы на участке:

1. Разметка трассы. Колышки и шнур по линии будущей трубы. Уклон проверяют нивелиром.
2. Земляные работы. Траншея шириной 30–60 см и глубиной по проекту. Дно тщательно выравнивают по уклону.
3. Геотекстиль. Полотно укладывают на дно и борта траншеи с выпуском по краям.
4. Постель из щебня 5–10 см. Финишное выравнивание уклона.
5. Укладка трубы. Соединение секций через раструбы или муфты. Контроль уклона нивелиром каждые 1–2 м.
6. Подключение колодцев. Установка смотровых колодцев на поворотах и каждые 25–30 м прямой линии.
7. Обсыпка щебнем 10–20 см над трубой. Заполнение траншеи щебневой обоймой.
8. Закрытие геотекстиля. Полотна заворачивают сверху обоймы с нахлёстом 30 см.
9. Засыпка грунтом. Песком или природным грунтом до проектной отметки. Послойная засыпка с лёгкой трамбовкой.
10. Финишное оформление. Газон, тротуарная плитка или другое покрытие сверху по проекту благоустройства.

Частые ошибки при работе с дренажной трубой

Ошибка 1. Труба без щебневой обоймы и геотекстиля

«Положили в траншею и засыпали грунтом» — самая частая ошибка любителей. Без щебневой обоймы вода с трудом подходит к перфорации, без геотекстиля — мелкие частицы грунта забивают и обойму, и саму трубу. Через 1–2 сезона дренаж перестаёт работать.

Ошибка 2. Контруклон или провис

Локальный провис трубы создаёт «ванну», в которой вода застаивается и оседает ил. Со временем ил накапливается до полного перекрытия проходного сечения. Уклон должен быть непрерывным по всей длине, без локальных подъёмов и провисов.

Ошибка 3. Маленький диаметр

Труба DN50 или DN65 на участке с активной верховодкой не справится с пиковым стоком. Минимальный рабочий диаметр для бытового дренажа — 110 мм. Экономия на диаметре в первые годы выглядит привлекательной, но при первом сильном ливне система захлёбывается.

Ошибка 4. Нет смотровых колодцев

Длинные дренажные линии без колодцев становятся «чёрным ящиком»: невозможно проверить состояние, прочистить, измерить расход. Через 5–10 лет такая система заиливается, и единственный способ восстановления — полная перекладка.

Ошибка 5. Неподходящая жёсткость SN

SN2 под подъездной дорогой деформируется в первый же сезон. SN16 на бытовом дренаже глубиной 50 см — избыточен. Жёсткость подбирается под конкретную нагрузку, а не «с запасом» или «по бюджету».

Ошибка 6. Перфорация неправильной ориентации

Дрена с перфорацией только в верхней половине, уложенная вверх ногами (отверстиями вниз), работает как обычный лоток без сбора грунтовой воды. Перед укладкой важно проверить ориентацию перфорации и совпадение с типом задачи.

Ошибка 7. Сброс в никуда

Дренажная труба, заканчивающаяся в воздухе на склоне или просто заглушенная — это система без точки сброса. Вода накапливается в обойме, перетекает обратно в грунт, и эффект осушения исчезает. Правильная точка сброса (колодец, канава, ливнёвка) — обязательный элемент системы.

Ошибка 8. Установка в зимний период

Промёрзший грунт не позволяет точно выровнять уклон, замёрзшие комья могут продавить трубу при засыпке. Дренажные работы лучше выполнять с весны до ранней осени, когда грунт пластичный и поддаётся точной обработке.

Частые вопросы

Сколько служит дренажная труба?

Полимерная двустенная труба с геотекстильным фильтром при правильной укладке работает 50+ лет. Реальный срок службы определяется не самой трубой, а условиями обслуживания: периодической прочисткой, состоянием смотровых колодцев, правильным сбросом. Без обслуживания даже самая долговечная дрена выходит из строя за 10–15 лет из-за заиливания.

Можно ли использовать обычные канализационные трубы как дренажные?

Технически — нельзя. Канализационная труба не имеет перфорации, а просто пробить отверстия дрелью не получит нужной формы и распределения. Кроме того, канализационная труба рассчитана на работу под давлением и без обоймы из щебня, что отличается от дренажной задачи. Стандартное правило: для дренажа используются специальные дрены, для канализации — канализационные трубы.

Какая фракция щебня под дренажную трубу нужна?

20–40 мм гранитного или промытого известнякового щебня. Известняковый щебень дешевле, но в кислых грунтах разрушается быстрее. На торфяных, кислых и заводнённых грунтах используют только гранитный.

Можно ли укладывать трубу без геотекстиля?

На песчаных и гравийных грунтах — теоретически можно, но не рекомендуется. На любых других грунтах — нет, без геотекстиля система забивается за 1–2 сезона. Геотекстиль — недорогой элемент, экономия на котором всегда выходит дороже.

Какой уклон обеспечит гарантированный самотёк?

0,5–1% (5–10 мм на каждый метр длины) — оптимальный диапазон. Меньше 0,2% — на грани работоспособности, больше 2% — теряется эффективность сбора воды. Универсальный совет: целиться в 0,5%, проверять нивелиром, не допускать локальных контруклонов.

Чем чистить дренажную трубу?

Тросом-шнеком, размывающей насадкой высокого давления (до 100–150 бар), специальным чистящим оборудованием через смотровые колодцы. Самые сложные засоры — корневые: их извлекают тросом с резцом или промывкой со специальным составом. Чистка требуется раз в 5–10 лет в зависимости от условий.

Что лучше — труба в фильтре или просто перфорированная в щебне?

Зависит от грунта. На глинистых и илистых — труба в фильтре-обмотке предпочтительнее: дополнительная фильтрация защищает от заиливания. На песчаных и средних грунтах — обычная перфорированная труба в щебневой обойме с геотекстилем работает не хуже и стоит дешевле.

Можно ли соединять трубы разного диаметра?

Да, через переходники. Стандартное правило — переход всегда от меньшего диаметра к большему по направлению течения. На переходах рекомендуется ставить смотровой колодец для контроля и обслуживания. Подробное руководство по обзору всех видов дренажа на участке есть в нашей статье про дренаж участка.

Итог

Правильно подобранная и грамотно уложенная дренажная труба — это инженерная конструкция, которая десятилетиями осушает участок без вмешательства. Ключевые параметры выбора — материал (полимерные двустенные модели лидируют по соотношению цены и долговечности), диаметр под расчётный сток, кольцевая жёсткость SN под глубину и нагрузку, тип перфорации под задачу осушения, наличие фильтра-обмотки на сложных грунтах. Каждый из параметров определяет, будет ли система работать 50 лет или потребует переделки через 2–3 сезона.
