Ливнёвка на участке: устройство, уклоны и куда отводить воду

Вода с крыши дома площадью 100 м² после среднего подмосковного ливня — это около двух кубометров за час. Если её не собрать и не увести, она уходит в грунт прямо у стены, размывает отмостку, стоит лужами на дорожках и к ноябрю превращает двор в кашу. Ливнёвка на участке решает ровно эту задачу: перехватить поверхностную воду там, где она появляется, и отвести за пределы освоенной территории. Разберём, из чего система собирается, как считать уклоны и глубину, чем отличается точечная схема от линейной и куда законно девать собранную воду.

Что такое ливнёвка и чем она отличается от дренажа

Ливнёвка — система сбора и отвода атмосферной воды: дождевой и талой. Она работает с водой, которая уже на поверхности: пришла с кровли, стекла с бетонной площадки, скопилась в низине двора.

Её постоянно путают с дренажом. Разница простая: дренаж собирает воду из толщи грунта, ливнёвка — с поверхности. Дренажная труба лежит ниже, обёрнута геотекстилем и вся в перфорации, потому что вода заходит в неё сквозь стенки. Ливнёвая труба глухая, вода попадает в неё только через дождеприёмники и лотки.

Отсюда правило, которое нарушают чаще всего: сбрасывать ливнёвку в дренаж нельзя. Дренаж рассчитан на медленный приток. Залповый сброс двух кубов с крыши он не пропускает, вода идёт обратным ходом и выдавливается в грунт как раз там, где её быть не должно — у фундамента. Как разводить эти две системы у дома, мы подробно описывали в материале про дренаж отмостки и фундамента.

Из чего собирается система

Набор элементов один и тот же почти на любом участке:

• Кровельный водосток — жёлоб и труба. Формально это ещё не ливнёвка, но именно он подаёт основной объём.

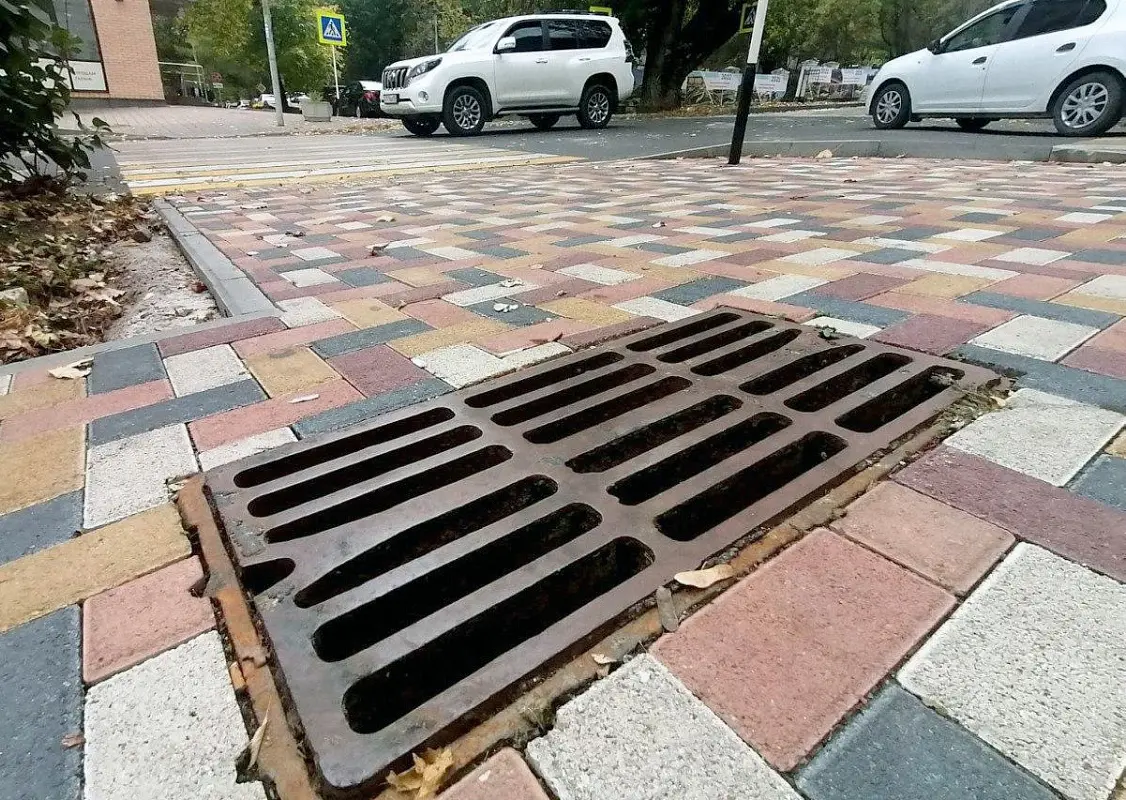

• Дождеприёмники — квадратные пластиковые или чугунные ящики под водосточной трубой. Стандарт 300×300 мм, есть 400×400.
• Лотки с решётками — принимают воду по всей длине: поперёк заезда, вдоль отмостки, по краю площадки.
• Пескоуловители — те же ящики, но с корзиной и перегородкой: песок оседает, дальше идёт чистая вода.
• Трубы — глухие, чаще рыжие ПВХ для наружной канализации диаметром 110 и 160 мм.
• Смотровые колодцы — на поворотах, на стыках веток и через каждые 20–25 м прямого участка.
• Точка сброса — канава, дренажный колодец, овраг, поле фильтрации.

Всё. Никакой экзотики. Дорогой в этой системе бывает только земляная часть — траншеи и обратная засыпка.

Кровельный водосток: где всё начинается

Половина проблем с ливнёвкой родом с крыши. Если жёлоб мал или воронок мало, вода в сильный дождь переливается через край и падает на отмостку сплошной стеной — мимо всех приёмников.

Рабочие соотношения простые. Жёлоб диаметром 125 мм и труба 90 мм закрывают до 70 м² ската. Жёлоб 150 мм и труба 100 мм — до 120 м². Одна водосточная труба обслуживает не больше 10 погонных метров жёлоба; на длинном скате их ставят с двух сторон.

Уклон жёлоба — 2–5 мм на метр в сторону воронки. Кажется мелочью, но именно из-за нулевого уклона в жёлобе стоит вода, зимой намерзает лёд и весной жёлоб отрывает вместе с кронштейнами.

Ещё одна деталь, которую пропускают: сетка-листвоуловитель в воронке. Хвоя с сосен забивает водосточную трубу изнутри, и вода начинает литься из-под верхнего колена прямо на стену. Диагностируют это обычно по мокрому пятну на фасаде, а не по луже внизу.

Точечная, линейная и смешанная схема

Точечная схема — это дождеприёмники под каждой водосточной трубой, соединённые подземным трубопроводом. Она забирает воду с кровли и больше ничего. Подходит там, где двор засеян газоном, а мощения мало: трава сама впитает то, что упало на неё.

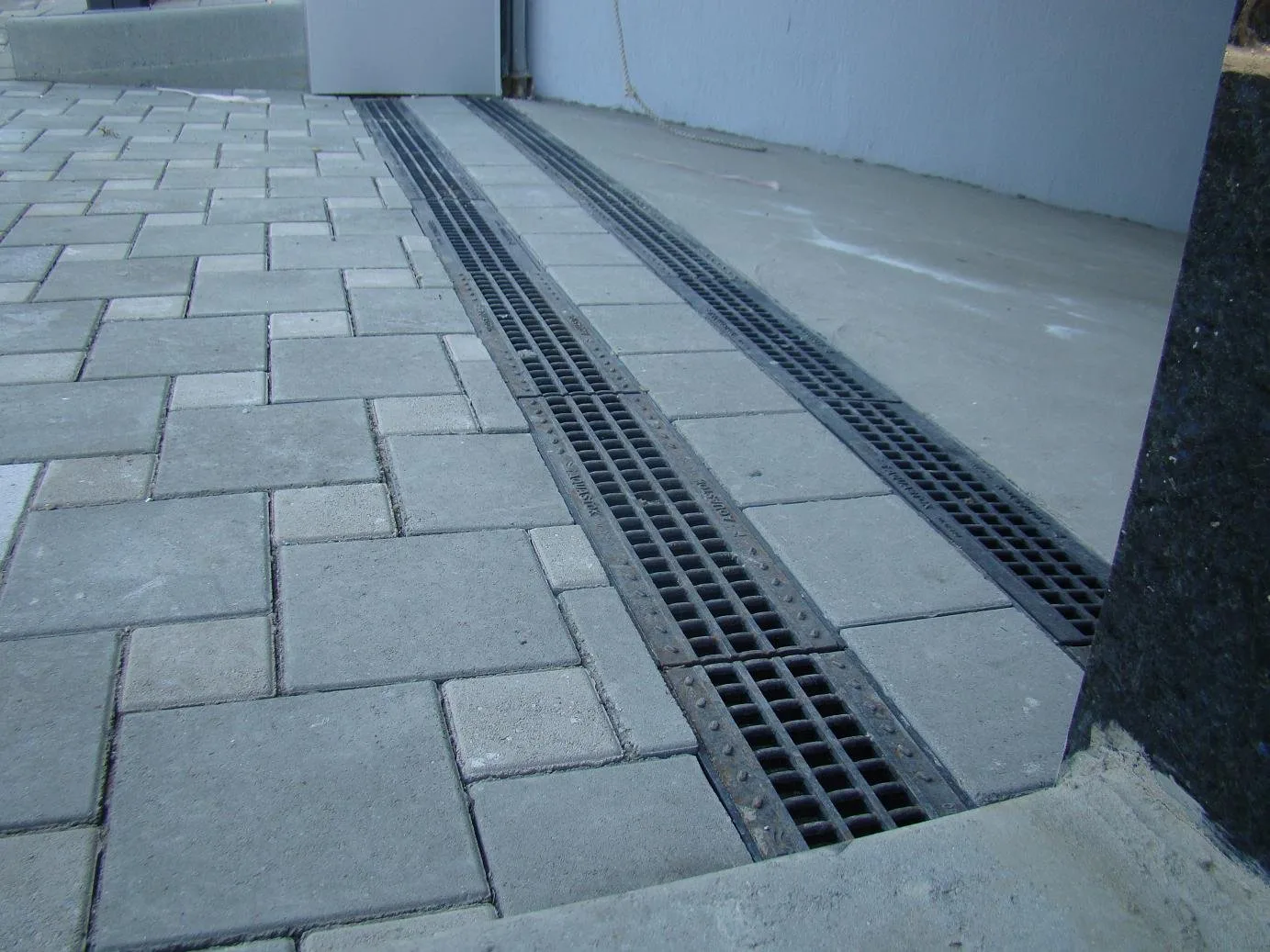

Линейная — цепочка лотков в бетонном ложе. Её кладут поперёк заезда у ворот, по нижнему краю парковки, вдоль отмостки с той стороны дома, где скат кровли длиннее. Линейная схема нужна, когда на участке есть площади, которые воду не впитывают вообще: бетон, плитка, асфальтная крошка.

На практике почти всегда получается смешанная: точки под трубами плюс два-три отрезка лотков в критических местах. Так дешевле по земляным работам и надёжнее по результату.

Ориентир для выбора: если суммарная площадь твёрдых покрытий во дворе больше 40–50 м², одними дождеприёмниками не обойтись.

Открытая или закрытая

Открытая ливнёвка — это лотки и кюветы без подземной части. Вода бежит по желобам самотёком до канавы. Дёшево, ремонтопригодно, всё видно. Минус — желоба режут двор и требуют уклонов по всей длине пути.

Закрытая — вода уходит под землю сразу после приёмника. Двор остаётся чистым, зимой ничего не заметает снегом. Минус — дороже и сложнее в прочистке.

Комбинированный вариант выигрывает у обоих: приём воды открытый (лотки и решётки), транспорт — закрытый (труба под землёй). Именно так делаем в 8 случаях из 10.

Сколько воды придётся отводить

Считать по СП полностью на частном участке смысла нет, но порядок величин знать нужно. Расход берут по формуле Q = q × F × Ψ, где q — интенсивность дождя, F — площадь стока, Ψ — коэффициент впитывания.

Для Москвы и области интенсивность дождя расчётной повторяемости — около 80 л/с с гектара. Коэффициенты стока:

• кровля и асфальт — 1,0 (не впитывает ничего);
• бетон — 0,85;
• тротуарная плитка со швами — 0,6–0,7;
• щебень — 0,4;
• газон — 0,1.

Площадь кровли считают по проекции на землю, а не по скатам. Дом 10×10 м с двумя скатами — это 100 м² стока, не 130.

Дальше простое: 100 м² кровли при таком дожде дают примерно 0,8 л/с. Труба 110 мм с уклоном 8 мм/м пропускает около 8–9 л/с. Запас десятикратный — поэтому на частных участках диаметр 110 закрывает почти всё, а 160 ставят только на общем коллекторе, куда сходятся три-четыре ветки. Экономия на диаметре тут бессмысленна, а вот перезаклад — тоже: в полупустой трубе с малым уклоном оседает песок.

Лотки: материал и класс нагрузки

Класс подбирают по тому, что будет ездить сверху. Это не маркетинг, а прочность на раздавливание в тоннах.

Класс	Нагрузка	Где ставим	Материал лотка
A15	1,5 т	дорожки, зона у крыльца, газон	пластик
B125	12,5 т	парковка легкового авто, отмостка	пластик с усилением, полимербетон
C250	25 т	заезд, проезд к дому	полимербетон, бетон
D400	40 т	въезд, где ходит самосвал или бетономешалка	бетон с чугунной решёткой

Пластиковый лоток A15 под колесом гружёного грузовика складывается — видели это не раз на участках, где заезд делали до стройки дома, а потом по нему возили материалы. На въездной группе ставьте минимум C250, даже если сейчас у вас только легковушка. Миксер приедет один раз, но приедет.

Решётка — отдельный расходник. Пластиковая трескается на морозе от удара лопатой, стальная оцинкованная ржавеет за 3–4 сезона в местах реза, чугунная живёт дольше всех и не «гуляет» под колесом. На заезде она же и тише.

Дождеприёмники и пескоуловители

Дождеприёмник ставят строго под водосточной трубой, с зазором 5–10 см — чтобы поток не бил в решётку, а падал в неё. Ящики наращиваются по высоте секциями, это удобно: не нужно угадывать глубину заранее.

Пескоуловитель — не роскошь. Песок, листья, хвоя, гранулы битума с кровли — всё это идёт в трубу и оседает в первом же месте с малым уклоном. Ставят его в двух местах: на выходе линии лотков и перед точкой сброса. Корзину вынимают и вытряхивают — операция на две минуты.

Без пескоуловителей систему приходится промывать шлангом высокого давления, а через несколько лет — вскрывать трубу. Разница в трудозатратах несопоставима.

Уклоны и глубина заложения

Уклон — главное, что определяет, будет система работать или стоять.

• Лотки: 1 см на 1 метр. Часть лотков продаётся с уклоном, заложенным в саму отливку (дно ступенчато понижается) — тогда траншею роют горизонтально.
• Труба 110 мм: 8 мм на метр.
• Труба 160 мм: 5 мм на метр.
• Максимум: 15 см на метр. Круче — вода убегает вперёд взвеси, песок остаётся в трубе.

Глубина заложения — не по промерзанию. Ливнёвка работает только в тёплый сезон, зимой в ней воды нет, и морозить там нечего. Трубу 110 мм кладут на 30–50 см от поверхности, 160 мм — от 50 см. Главное, чтобы над ней было достаточно грунта там, где ездят машины: под заездом — минимум 70 см либо труба в бетонной обойме.

Подушка под трубой — 10 см песка с трамбовкой. На песок труба ложится всей длиной, без «зависаний» на комках глины: иначе за пару сезонов её продавит и в провисшем месте встанет пробка.

Куда сбрасывать воду

Четыре рабочих варианта, в порядке предпочтительности:

1. Придорожная канава. Самый простой и правильный путь, если она есть и работает. Выпуск делают выше дна канавы на 15–20 см, торец закрывают обратным клапаном или хотя бы решёткой от грызунов.
2. Дренажный (фильтрующий) колодец. Кольцо или пластиковая ёмкость без дна, засыпка щебнем. Работает на песчаных и супесчаных грунтах. В подмосковной глине бесполезен: колодец наполняется и стоит.
3. Накопительная ёмкость с поливом. Куб-другой воды на полив в июле — не худшее применение. Переполнение всё равно нужно куда-то отвести.
4. Поле фильтрации. Перфорированные трубы в щебне на площади 10–20 м² в дальнем углу участка. Вариант, когда канавы нет, а грунт хоть немного водопроницаем.

Чего делать нельзя: выводить трубу на участок соседа или в общую хозяйственно-бытовую канализацию посёлка. Первое — гарантированный конфликт, второе — перегруз очистных и претензии от правления.

Если грунт держит воду и фильтровать её некуда, задача перестаёт быть чисто ливневой: нужен поверхностный дренаж участка по всей площади, а ливнёвка становится его частью.

Порядок работ на объекте

Как это выглядит на практике, по шагам:

1. Съёмка высот. Нивелиром или лазерным уровнем находим самую низкую точку участка и отметки у каждой водосточной трубы. От этого зависит вся трассировка.
2. Разметка трассы. Прямые линии, минимум поворотов. Каждый поворот — либо плавный отвод 2×45°, либо колодец. Углов в 90° из фитингов в ливнёвке быть не должно.
3. Траншеи. Ширина под лоток — сам лоток плюс 15–20 см с каждой стороны на бетонное ложе. Глубина под трубу — с учётом уклона по всей длине, а не «на глазок в среднем».
4. Подушка. 10 см песка, пролив и трамбовка. Под лотками на въездной группе — ещё 10 см бетона.
5. Укладка снизу вверх. Начинаем от точки сброса и идём к дому, раструбами против течения. Так стык не расходится под напором.
6. Установка приёмных элементов. Лотки выставляют по шнуру, решётка — на 3–5 мм ниже уровня будущего покрытия. Заподлицо ставить нельзя: покрытие даёт осадку, и лоток начинает торчать.
7. Обетонирование лотков. Боковины заливают бетоном М200 на всю высоту. Пластиковый лоток на время заливки распирают изнутри бруском, иначе стенки сведёт.
8. Проверка проливом. До засыпки — ведро воды в каждый приёмник. Смотрим, уходит ли и где стоит.
9. Обратная засыпка. Песок или вынутый грунт без камней, слоями по 20 см с трамбовкой.

Ошибка на шаге 1 не лечится на шаге 8. Поэтому высоты снимаем всегда, даже когда участок «на глаз ровный» — перепад в 15 см на 30 метрах не видно глазом, а для уклона это всё.

Ливнёвка на площадке и в заезде

Бетонная парковка и въездная группа — два места, где ливнёвка обязательна, а не желательна.

Площадку заливают с уклоном 1,5–2 % в сторону лотка или наружу от дома. Плоская площадка «в ноль» — это лужа посреди двора и наледь зимой. Лоток врезают по нижнему краю, а не по центру: шов по центру плиты рано или поздно даст трещину.

Поперечный лоток на въезде решает другую задачу — перехватить воду, которая течёт с дороги в сторону участка. Ставят его сразу за воротами. Класс — C250 или D400, решётка чугунная. Если заезд с уклоном к дому, без этого лотка вся дорожная вода придёт во двор.

Между лотком и бетоном оставляют деформационный шов шириной около 3 см с герметиком: бетон и полимербетон расширяются по-разному, жёсткая стыковка трескается за первую зиму.

Обслуживание

Два раза в год, весной и в конце октября:

• вынуть и вытряхнуть корзины пескоуловителей;
• снять решётки, выгрести из лотков песок и листья;
• пролить систему из шланга и убедиться, что вода доходит до выпуска;
• проверить, не заилен ли торец выпуска в канаве.

Раз в три-четыре года стоит промыть трубы напором — обычного садового шланга, заведённого через ревизию, обычно хватает. Признак, что пора: вода в дождь стоит в лотке дольше минуты после того, как перестало лить.

Отдельно про наледь. Если решётка обмерзает каждую зиму в одном и том же месте — значит, туда постоянно подтекает вода: либо тает снег с тёплой кровли, либо где-то рядом контруклон. Скалывать лёд ломом бесполезно, чугунная решётка это переживёт, а полимербетонный корпус лотка — нет.

Осенняя чистка важнее весенней: листья, попавшие в трубу в октябре, к весне слёживаются в плотную пробку, которую шлангом уже не пробить.

Когда ливнёвка не нужна

Иногда честный ответ — «не делайте». Полноценная система с трубами и колодцами избыточна, если совпали три условия: участок с уклоном от дома, песчаный или супесчаный грунт и мало твёрдых покрытий.

В таком случае хватает трёх вещей: водосток с крыши, отвод от каждой трубы на 2–3 метра открытым лотком или бетонным желобком, и правильная планировка поверхности — уклон 2 % от стен дома по всему периметру. Вода уходит в грунт там, где не мешает.

А вот на глине и суглинке — а это большая часть Подмосковья — такой сценарий не работает. Глина принимает воду сотыми долями от того, что даёт ливень; всё остальное растекается по поверхности и находит низину. Обычно ей оказывается зона у крыльца или въезд.

Проверить грунт можно за час: яма 50×50 см глубиной 60 см, залить водой доверху. Ушла за 15–20 минут — песок, можно обойтись малой кровью. Стоит через сутки — глина, планируйте систему целиком.

Семь ошибок, из-за которых ливнёвку переделывают

1. Сброс ливнёвки в дренаж. Дренаж захлёбывается, вода выходит в грунт у фундамента. Системы должны иметь раздельные трубы и раздельные точки сброса.
2. Уклон «на глаз». Самая частая. Труба местами идёт с контруклоном, в этих местах стоит вода, зимой её разрывает льдом.
3. Отсутствие пескоуловителей. Через два-три сезона песок ложится в трубе слоем и уменьшает сечение вдвое. Прочистка возможна только гидродинамической машиной.
4. Пластиковые лотки класса A15 на заезде. Складываются под грузовым транспортом. Замена — со вскрытием покрытия.
5. Решётка вровень с покрытием. Плитка или бетон садятся на 5–10 мм, лоток остаётся на месте и начинает выступать. Об него бьётся колесо и лопата.
6. Углы 90° из фитингов. В такой точке образуется пробка из листьев, прочистить её тросом невозможно — трос упирается в стенку. Только два отвода по 45° или колодец.
7. Выпуск ниже дна канавы. Канаву заиливает, торец трубы затапливает, вода идёт обратно. Выпуск всегда выше дна на 15–20 см.

Частые вопросы

Можно ли завести ливнёвку в септик?
Нет. Залповый сброс дождевой воды вымывает из септика активный ил и выводит его из работы на недели. Это отдельные системы.

Нужна ли ливнёвка, если у дома хорошая отмостка?
Отмостка отводит воду на 60–100 см от стены и на этом её работа заканчивается. Дальше вода остаётся на участке. Ливнёвка забирает её у края отмостки и уводит совсем.

Обязательно ли утеплять ливнёвую трубу?
Нет. Зимой в системе нет постоянного потока, замерзать нечему. Утепляют только выпуск, если он длинный и проходит выше уровня земли.

Какой уклон нужен, если участок абсолютно ровный?
Уклон создают глубиной траншеи: начало — на 30 см, конец через 25 метров — на 50 см. Когда перепада не хватает даже так, ставят приёмный колодец с дренажным насосом.

Ливнёвку делают до или после мощения?
До. Лотки и трубы монтируют на этапе подготовки основания, покрытие подводят к уже выставленной решётке. Врезка в готовую площадку означает резку бетона алмазным диском и всегда видна.

Что делать, если сосед сбрасывает свою воду на мой участок?
Сначала показать ему, откуда идёт поток — часто человек об этом просто не знает. Если не помогло, задача решается технически: перехватывающий лоток или мелкая канава вдоль границы с уводом в общий водоотвод. Спорить о нормативах дольше, чем выкопать 15 метров канавы.

Сколько живёт система?
Труба ПВХ в грунте — 50 лет. Полимербетонный лоток — 25–30. Расходники — решётки и корзины пескоуловителей — 5–10 лет в зависимости от материала.

Можно ли объединить ливнёвку с водоотводом от бани или бассейна?
Слив бассейна — можно, если труба выдержит объём и вода не хлорирована свежо. Стоки от бани — нельзя, это бытовая канализация.

Итог

Рабочая ливнёвка на участке — это три вещи: правильно посчитанный сброс, выдержанный уклон и пескоуловители, которые чистят два раза в год. Диаметр 110 мм закрывает потребности частного дома с запасом, класс лотков подбирают по технике, которая реально заезжает во двор, а точку сброса определяют до того, как копают первую траншею.

Самая дорогая ошибка здесь — не материал, а высоты. Уклон, который «примерно есть», через сезон превращается в стоячую воду под решёткой. Если сомневаетесь в перепадах на участке или не знаете, куда уводить воду, мы делаем устройство ливнёвки под ключ — с нивелирной съёмкой, трассировкой и гарантией на земляные работы.
