Дренаж отмостки и фундамента: как защитить дом от воды и пучения

Трещины в стенах, плесень в подвале, провалы и просадки фундамента — почти всегда вода. Грунтовые воды поднимаются весной, дождевая стекает с кровли к стенам, талая копится под отмосткой. Через 5–7 лет без правильного дренажа любой фундамент начинает «работать» неправильно: пучится от мороза, размывается, проседает. В этой статье разбираем виды дренажа фундамента и отмостки, как они работают вместе с гидроизоляцией и утеплением, технологию устройства пристенного и кольцевого дренажа, расчёт глубины и расположения труб. Без воды — как объясняем заказчику перед началом работ.

Зачем фундаменту нужен дренаж

Фундамент в Подмосковье работает в агрессивной среде. Глинистые грунты задерживают воду, морозы создают пучение, талые воды весной поднимают уровень грунтовых вод на полметра и больше. Что происходит без дренажа:

• Подтопление цоколя. Дождевая вода скапливается у стен, проникает через микротрещины. В подвале — сырость, плесень, конденсат.
• Морозное пучение. Вода в грунте при замерзании увеличивается в объёме на 9%. Когда грунт промёрзает у фундамента, эта сила выталкивает фундамент вверх неравномерно. Через 5–7 циклов — трещины в стенах.
• Размывание основания. Постоянный сток воды под фундаментом вымывает песок и мелкий грунт. Под подошвой фундамента образуются пустоты — фундамент проседает.
• Коррозия арматуры. Вода с растворёнными агрессивными солями (от соли с дорог, от химических удобрений) разрушает арматуру в бетоне. Срок службы фундамента сокращается с 80 лет до 25–30.
• Деформация отмостки. Без отвода воды отмостка пучится, трескается, отслаивается от стены. Появляется зазор, в который снова попадает вода. Замкнутый круг.

Эта система решает все эти проблемы одним инженерным комплексом. Стоимость дренажа — 5–10% от стоимости коробки дома. Стоимость ремонта повреждённого фундамента — от 50% до 200% стоимости коробки.

Признаки, что вода добралась до фундамента

Если дренаж не сделан изначально, проблемы проявляются не сразу. Первые признаки:

• Влажные пятна на цоколе снаружи или внутри подвала. Особенно после дождей или весной.
• Высолы на стенах — белые разводы на бетоне или штукатурке. Это соли, которые вода вынесла из бетона на поверхность.
• Запах сырости в подвале, особенно когда долго не открывали.
• Плесень в углах подвальных помещений или на нижней части стен первого этажа.
• Конденсат на металлических конструкциях в подвале (трубы, балки) при температуре ниже наружной.
• Лужи в подвале весной после таяния снега.
• Трещины в отмостке вдоль стены, расхождение её с фундаментом.
• Просадка отмостки или волнистость на ровной поверхности.
• Размытые ямы вдоль фундамента снаружи после ливневых дождей.

Если есть 2 и более признака — дренаж нужен срочно. Каждый сезон без него усугубляет ситуацию.

Виды дренажа отмостки и фундамента

Дренаж фундамента — это система из нескольких слоёв, каждый со своей задачей. На участке могут применяться все или часть из них.

• Пристенный дренаж — система труб вдоль стен фундамента. Главный защитный контур.
• Кольцевой дренаж — труба по периметру здания на расстоянии 1–3 метра от стен. Применяется как альтернатива пристенному.
• Линейный водоотвод — поверхностные лотки вдоль отмостки. Собирает дождевую воду с кровли и отмостки.
• Точечный водоотвод — дождеприёмники под водосточными трубами кровли.

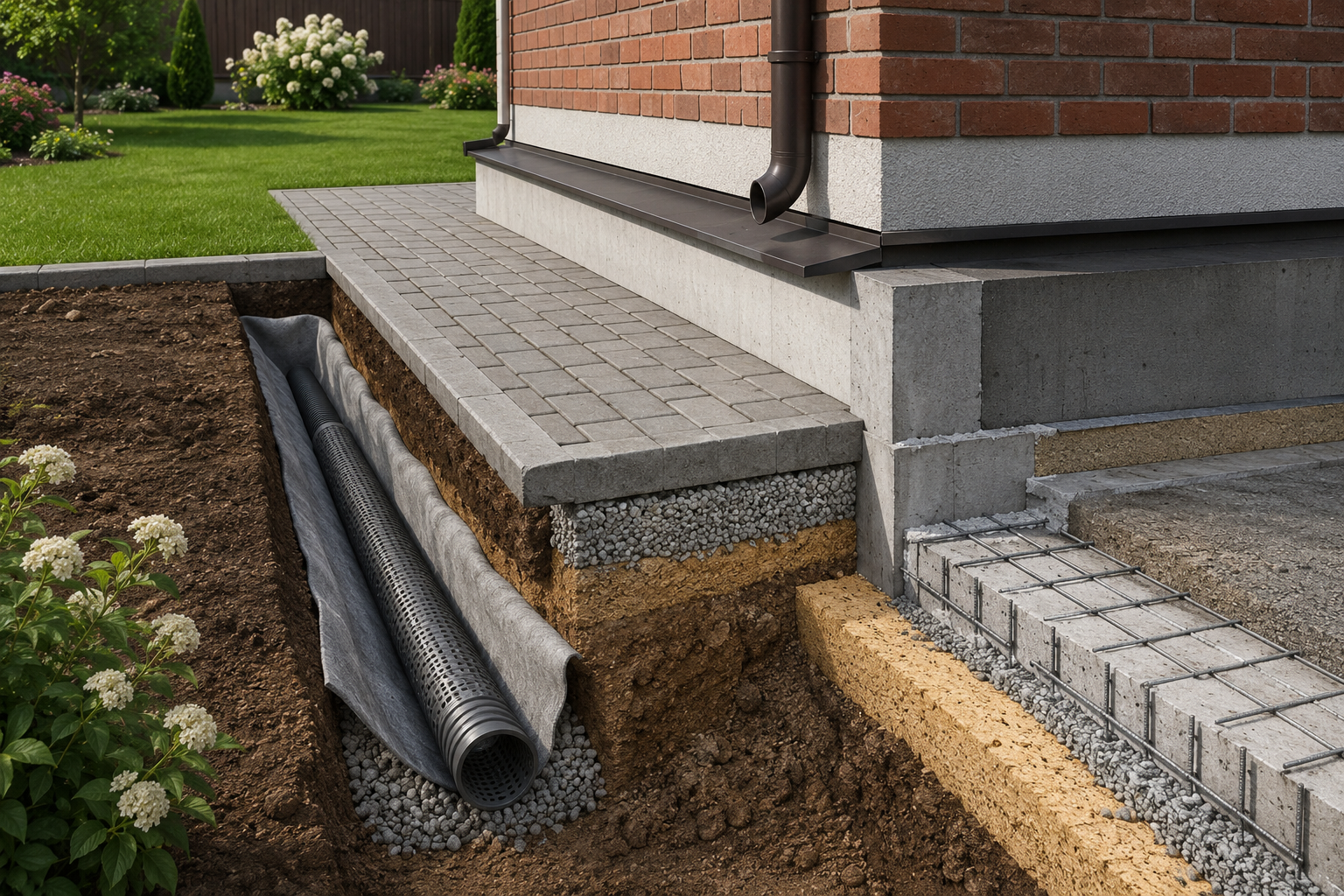

• Дренаж под отмосткой — щебневая обоймa внутри пирога отмостки, отводящая воду в линейный водоотвод.

В типовом проекте дома в Подмосковье обычно сочетают пристенный (или кольцевой) дренаж + линейный водоотвод по периметру + точечный под водосточными трубами. Это закрывает 95% задач по защите фундамента от воды.

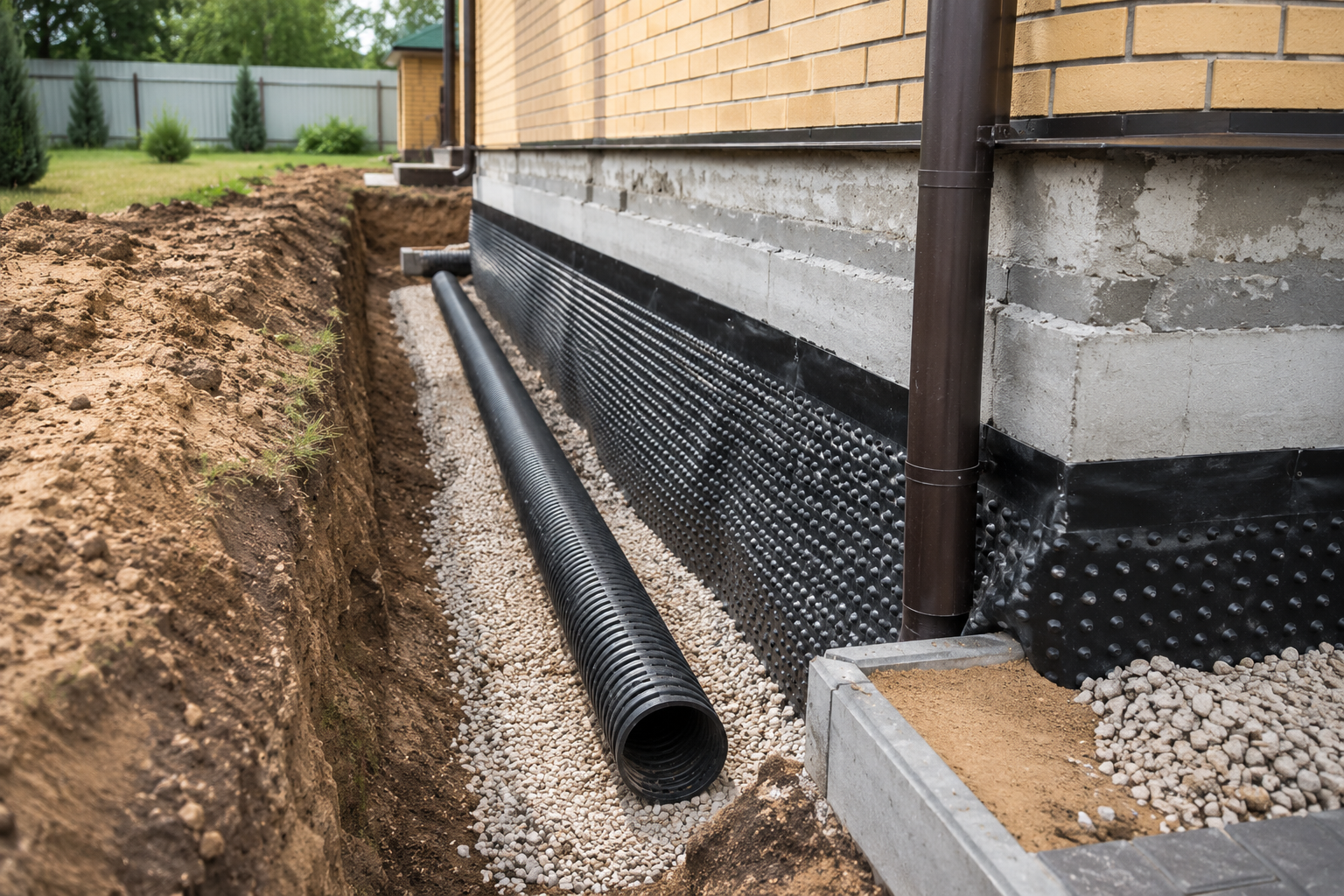

Пристенный дренаж — главный защитный контур

Пристенный дренаж — это перфорированная труба, уложенная вдоль стен фундамента на глубине его подошвы. Самая надёжная и распространённая схема. Где применяется:

• Дома с заглублённым ленточным фундаментом.
• Здания с цокольным этажом или подвалом.
• Дома на глинистых грунтах с высоким уровнем грунтовых вод.
• Когда фундамент уже построен, и нужна защита от существующих проблем с водой.

Принцип работы:

1. Труба укладывается вплотную к стене фундамента на уровне подошвы.
2. Вокруг трубы — щебневая обойма в геотекстиле.
3. Вода из грунта проникает в щебень, через перфорацию — в трубу.
4. Труба с уклоном 1–2% отводит воду к дренажному колодцу.
5. Из колодца вода выводится за пределы участка или в общий ливневый сток.

Глубина залегания:

• Заглублённый ленточный фундамент — труба на глубине подошвы фундамента + 30 см.
• Плитный фундамент — 50 см ниже плиты по периметру.
• Свайно-винтовой — 50–80 см от планировочной отметки (защищает ростверк).

Подробности технологии — на странице услуги пристенный дренаж: там разобраны условия применения, схемы и материалы. Срок службы: правильно сделанный пристенный дренаж работает 30–50 лет. Главное условие — труба SN-8, геотекстиль 200 г/м², щебень гранитный фракции 20–40 мм без известняковых включений.

Кольцевой дренаж — альтернатива пристенному

Когда пристенный дренаж сделать нельзя (например, фундамент уже построен и его не раскопать) или экономически нецелесообразно, применяют кольцевой. Отличия от пристенного:

• Труба идёт по периметру на расстоянии 1–3 метра от стен фундамента.
• Глубина обычно меньше — на 30–50 см выше подошвы фундамента.
• Не требует обнажения фундамента — копается отдельная траншея в стороне.

Когда применяется:

• Защита группы построек, расположенных рядом (дом + баня + гараж).
• Реконструкция водоотведения на участке с готовым фундаментом.
• Большая территория с высоким УГВ, где нужна защита всего пятна застройки.
• Когда планировка участка позволяет провести трубу по дворовой части.

Минусы:

• Менее эффективен для защиты подвальных помещений (вода успевает достичь фундамента до того, как уйдёт в трубу).
• Требует большего объёма работ — длина периметра больше, чем у пристенного.
• На участках со склонами нужны дополнительные системы перехвата.

Пристенный и кольцевой можно комбинировать: пристенный защищает фундамент непосредственно, кольцевой работает как «второй контур обороны». На сложных участках с высоким УГВ это рабочее решение.

Линейный водоотвод вдоль отмостки

Поверхностная система для сбора дождевой воды и талых вод с отмостки и прилегающих участков. Что это:

• Пластиковые или бетонные лотки шириной 10–15 см.
• Сверху — чугунная или пластиковая решётка.
• Лоток установлен на бетонную ленту, заглублён в землю.
• Уклон лотка 0,5–1% к точкам сбора.

Где применяется:

• По периметру отмостки или сразу за её краем.
• Вдоль подъездных путей, гаражей.
• На стыках разных покрытий (асфальт — плитка, бетон — газон).
• В местах концентрации стока (у водосточных труб с большим расходом).

Куда подключается:

• В пристенный или кольцевой дренаж.
• В дренажный колодец.
• В общий ливневой сток за пределы участка.

Линейный водоотвод работает на поверхности. Он собирает воду, которая иначе ушла бы в землю рядом с фундаментом. Глубинный дренаж этой задачи не решает — он работает с грунтовыми водами, а не с поверхностным стоком.

Точечный водоотвод под водосточными трубами

Маленький, но критически важный элемент системы. Игнорирование точечного водоотвода — частая ошибка. Что это:

• Пластиковый дождеприёмник 30×30 см с решёткой.
• Установлен в отмостке прямо под выходом водосточной трубы.
• Подключён трубой к линейному водоотводу или дренажу.

Зачем нужен:

• Водосточная труба сбрасывает 50–80 литров в минуту во время ливня.
• Без дождеприёмника эта вода льётся прямо на отмостку и впитывается в грунт у фундамента.
• Под одной водосточной трубой за сезон образуется яма размывания, через 2–3 года провал.

Дождеприёмник принимает весь сток с кровли и направляет в систему водоотведения. На стандартный дом 8×10 м с двускатной кровлей — 4 водосточные трубы и 4 точечных водоотвода. Не больше и не меньше.

Гидроизоляция фундамента — обязательная связка с дренажом

Водоотведение и гидроизоляция работают в паре. Один без другого — половинчатое решение. Что делает система водоотведения: отводит воду от стен фундамента, снижает давление на стенки, уменьшает уровень грунтовых вод вокруг здания. Что делает гидроизоляция: создаёт водонепроницаемый барьер между фундаментом и грунтом. Защищает бетон от прямого контакта с водой. Виды гидроизоляции:

• Битумная мастика 2–3 слоя — самый бюджетный вариант. Срок службы 10–15 лет.
• Рулонная битумная гидроизоляция (стеклоизол, бикрост) — наклеивается на стену. Срок службы 15–25 лет.
• ПВХ-мембрана — самая надёжная. Долговечная (50+ лет), химически стойкая.
• Жидкая резина — наносится распылением, бесшовное покрытие. Удобна для сложных форм.
• Проникающая гидроизоляция (Пенетрон) — пропитка бетона химией, кристаллизация в порах. Защищает не поверхность, а структуру материала.

Связь с дренажом:

• Гидроизоляция защищается от механических повреждений геотекстилем 200 г/м² перед обратной засыпкой.
• Пристенный дренаж кладётся вплотную к гидроизоляции — отводит воду до того, как она дойдёт до защитной плёнки.
• Если гидроизоляция повреждена (от старости или механически), дренаж снижает нагрузку и продлевает её службу.

Утепление фундамента и его роль

Третий обязательный элемент защиты — утепление. Особенно важно для подмосковного климата с глубоким промерзанием грунта. Что делает утеплитель:

• Удерживает тепло земли вокруг фундамента — грунт не промерзает рядом с подошвой.
• Исключает морозное пучение в зоне фундамента.
• Снижает теплопотери дома через цоколь.

Что используется: экструдированный пенополистирол (ЭППС) толщиной 50–100 мм, плотностью не менее 35 кг/м³. Обычный пенопласт (ПСБ) для этой задачи не подходит — он впитывает воду и теряет теплосопротивление. Схема укладки:

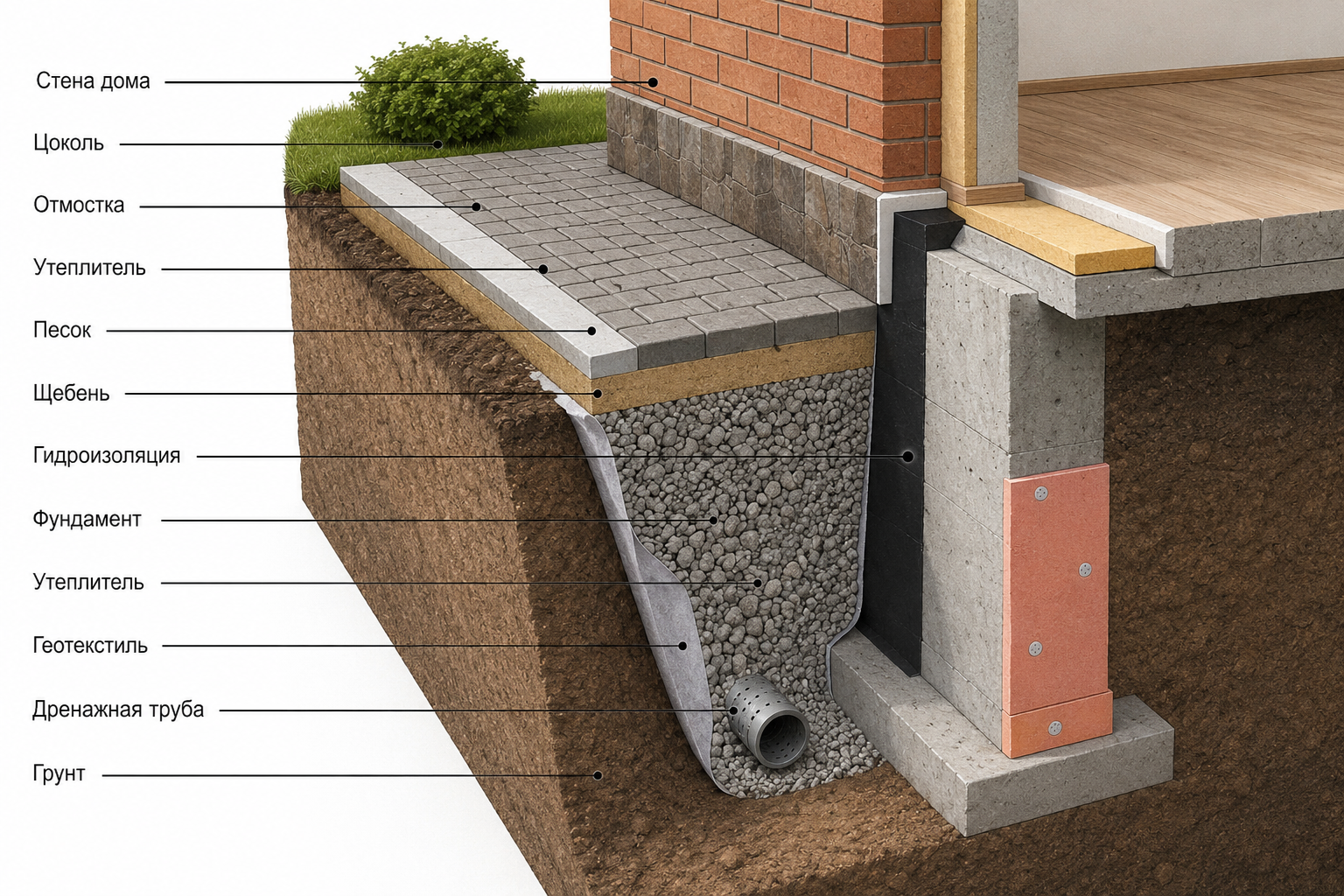

1. Гидроизоляция фундамента.
2. ЭППС 50–100 мм клеится к стене на битумную или полимерную мастику.
3. Геотекстиль 200 г/м² поверх ЭППС защищает его от механического истирания.
4. Перфорированная труба в щебневой обойме.
5. Засыпка грунтом или ПГС с трамбовкой.

Утепление + гидроизоляция + дренаж — это **триада защиты фундамента**. Все три элемента нужны. Делать только дренаж без гидроизоляции — половинчатое решение. Делать только гидроизоляцию без дренажа — она прослужит в 2 раза меньше. Подробный расчёт толщины утеплителя ЭППС и окупаемость утепления — в нашем материале про утеплённую отмостку и её экономическую выгоду.

Технология устройства пристенного дренажа

Базовая последовательность работ при устройстве пристенного дренажа.

1. Разметка и подготовка. По периметру здания обозначаются точки сбора (дренажные колодцы) и трасса труб с уклоном к ним.
2. Земляные работы. Откопка фундамента по всему периметру до подошвы. Ширина траншеи — 60–80 см от стены.
3. Подготовка дна траншеи. Грунт выравнивается с проектным уклоном 1–2% (1–2 см на метр) к дренажному колодцу.
4. Гидроизоляция фундамента. Если ещё не сделана — наносим выбранный материал.
5. Утепление ЭППС. Если предусмотрено проектом — наклеиваем плиты на гидроизоляцию.
6. Защитный геотекстиль. Полотном 200 г/м² оборачиваем стенку с утеплителем.
7. Подсыпка щебня 10–15 см на дно траншеи с послойной трамбовкой.
8. Укладка геотекстиля на щебень с запасом на боковые стенки и верх.

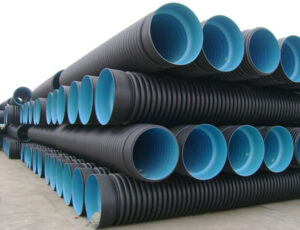

9. Укладка трубы SN-8 диаметром 110 или 160 мм поверх щебня с соблюдением уклона.
10. Засыпка щебнем 20–30 см с трамбовкой между стенкой фундамента и фронтом траншеи.
11. Замыкание геотекстиля — края полотна заворачиваются поверх щебня, формируя «носок».
12. Обратная засыпка траншеи песком или ПГС с послойной трамбовкой.
13. Финиш — отмостка по проектной технологии (бетонная, мягкая, плиточная).

Каждый шаг важен. Пропуск геотекстиля или несоблюдение уклона приводит к заиливанию системы за 2–3 сезона.

Глубина и расположение труб

Главная задача — поднять верх трубы выше подошвы фундамента, но дать достаточный уклон для самотёка. Стандартные параметры:

• Глубина траншеи — на 20–30 см ниже подошвы фундамента.
• Глубина трубы — верх трубы на 5–10 см выше подошвы (чтобы вода успевала уйти, не размывая основание).
• Уклон — 1–2% (1–2 см на каждый метр трассы).
• Расстояние от стены — 30–50 см.
• Диаметр трубы — 110 мм для дома до 100 м², 160 мм для большего.

Точки изменения направления: на каждом углу здания и через каждые 20 метров прямого участка — смотровой колодец. Это позволяет прочищать систему при засорении и контролировать её состояние. Глубина колодца сбора — обычно на 30–50 см ниже глубины трубы в точке прихода. Это даёт «буфер» накопления воды.

Куда отводить собранную воду

Это критически важный вопрос. Можно сделать идеальный дренаж, но если воду некуда деть — система работать не будет. Варианты отвода:

• Общий ливневой сток. Подключение к муниципальной ливневой канализации. Идеальный вариант, если она есть.

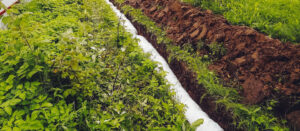

• Дренажная канава за пределами участка. Если у обочины дороги есть водоотводная канава с уклоном — отводим туда.
• Фильтрующий (поглощающий) колодец на участке. Закопанный колодец с щебневым дном глубиной 2–3 метра. Вода в него собирается и постепенно уходит в грунт. Подходит для участков с песчаным основанием.
• Естественный пруд или нижний участок территории. На больших участках вода направляется в дальнюю низкую точку, где растительность поглощает её.
• Накопительная ёмкость. Закопанная ёмкость 1–5 м³ с насосом — собирает воду, выкачивается по мере наполнения или используется на полив. Дорогое решение.

Что нельзя:

• Отводить воду на соседский участок без письменного согласия — это юридический риск.
• Отводить в общую канаву СНТ или ОНТ без согласования с правлением.
• Сбрасывать в централизованную ливнёвку напрямую — требуется официальное подключение.

При выборе точки сброса нужно учитывать и сезонные изменения: летом канава может быть сухой, но весной её перегружают талые воды. Расчёт делается на пиковую нагрузку.

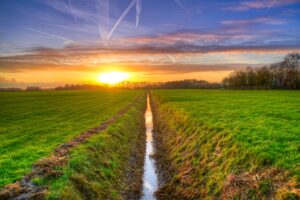

Связь с общим дренажом участка

Пристенный дренаж — часть общей системы дренажа участка. Если на территории есть высокий УГВ, поверхностное заболачивание или склоны — нужна комплексная инженерия. Общий дренаж участка решает другие задачи:

• Снижение УГВ для огорода, газона, плодовых деревьев.
• Отвод дождевой воды с открытых площадей.
• Дренаж дорог, дорожек, парковок.
• Защита от подтопления от соседей.

Пристенный и кольцевой дренажи могут подключаться к общей дренажной системе участка — это разумно по экономике (одна система труб, один колодец сбора). При проектировании это нужно закладывать сразу. Полная картина по видам дренажа участка и их применению — в составе наших услуг по устройству отмостки, где описаны все варианты защиты дома от воды и пучения.

Дренажные колодцы — обязательная часть системы

Дренажный колодец — это «сердце» системы, точка сбора и обслуживания. Без правильно сделанных колодцев система работает 2–3 сезона до первого засора, после которого его сложно прочистить. Виды дренажных колодцев:

• Смотровой колодец. Ставится в точках соединения труб и на углах здания. Позволяет визуально оценить состояние трубы и прочистить её при необходимости. Размер обычно 315–600 мм диаметром, глубина по уровню трубы.
• Поворотный (угловой) колодец. Разновидность смотрового на углах поворота трубы. Без него поворот делается фитингом, который сложнее прочищать.
• Накопительный (сборный) колодец. Конечная точка системы, куда стекает вся собранная вода. Глубина 2–3 метра, диаметр от 700 мм. Внутри — насос или система самотёчного отвода.
• Фильтрующий (поглощающий) колодец. Замена сборного на участках с песчаным грунтом. Дно засыпано щебнем 1–1,5 м, вода поглощается грунтом.
• Ревизионный колодец. Маленький (250 мм диаметром) для каждого участка трубы между большими колодцами. Минимально функциональный, для контроля.

Материалы колодцев:

• Полимерные гофрированные. Лёгкие, удобные в монтаже, не корродируют. Стандартный выбор для бытовых систем.
• Бетонные кольца. Долговечные, но тяжёлые в монтаже (нужна техника). Применяются для накопительных колодцев и крупных систем.
• Кирпичные. Кустарный вариант, ушедший в прошлое. Не рекомендуется — дорого по работе и недолговечно.

Расположение: смотровые колодцы каждые 20 метров прямого участка и на каждом повороте. Накопительный — в самой низкой точке участка, желательно с возможностью подъезда техники для откачки или обслуживания.

Обслуживание дренажной системы

Даже грамотно сделанный дренаж требует периодического обслуживания. Без него срок службы сокращается с 30 лет до 10–15. Что нужно делать регулярно:

• Раз в год весной — визуальный осмотр. Открыть все смотровые колодцы, оценить уровень воды и состояние трубы. Высокий уровень в одном из колодцев — признак засора между ним и следующим.
• Раз в 3–5 лет — промывка системы. Гидродинамическая промывка водой под давлением 80–150 бар. Удаляет ил, корни, мелкие отложения. Делается через смотровые колодцы.
• Раз в 10 лет — полная ревизия. Видеоинспекция трубы камерой, оценка состояния. При выявлении повреждений — точечная замена секции.

Что нельзя:

• Сливать в дренаж химикаты, бытовую химию, нефтепродукты — разрушает геотекстиль и трубу.
• Засыпать смотровые колодцы землёй — теряете доступ для обслуживания.
• Сажать крупные деревья ближе 5 метров от дренажной трубы — корни прорастают в перфорацию.

Признаки проблем с дренажом:

• Возврат влажности в подвал после долго сухого периода.
• Высокий уровень воды в одном или нескольких смотровых колодцах.
• Просадка отмостки или земли вдоль трассы трубы.
• Чрезвычайно медленный отвод воды после ливней (с фундамента вода уходит больше суток).

При появлении любого признака — срочная диагностика. Запущенная проблема требует раскопки трубы и замены повреждённой секции, что в 5–10 раз дороже своевременной промывки.

Сезонность работ

Эти работы — работа с земляными выемками и трамбовкой. Сезон определяет качество и стоимость. Лучший сезон — лето (июнь–август):

• Грунт сухой, легко копается.
• Уровень грунтовых вод минимальный — не мешает работам.
• Бетонные работы по отмостке и колодцам идут быстро.

Допустимо — поздняя весна (май) и ранняя осень (сентябрь):

• Земля прогрета, не мёрзлая.
• Дожди не критичны при правильной организации работ.

Не работаем:

• Зимой — мёрзлый грунт, замёрзшие трубы при укладке.
• В период таяния (март–середина апреля) — высокий УГВ, всё разваливается.
• В сильные дожди — траншея заполняется водой, технология нарушается.

В экстренных случаях (затопление) работы делаются и зимой — с прогревом грунта и существенным удорожанием. Плановые работы — только в подходящий сезон.

Типичные ошибки

1. Перфорированная труба без перфорации. Кладут канализационную трубу как «дешёвый» аналог — она не собирает воду из грунта. Через год — пустая трата материала. Только специальная дренажная труба с перфорацией.
2. Дренаж без геотекстиля. Через 2–3 сезона щебневая обойма забивается илом, труба перестаёт работать. Геотекстиль 200 г/м² обязателен.
3. Известняковый щебень в обойме. Растворяется кислотами почвы за 3–5 лет. Только гранитный фракции 20–40 мм.
4. Нулевой или обратный уклон трубы. Вода стоит в трубе, ил оседает, через сезон — забитая труба. Уклон 1–2% обязателен и контролируется уровнем.
5. Отсутствие смотровых колодцев. Нечем прочистить систему при засорении. Колодцы каждые 20 метров и на каждом углу.
6. Отвод воды некуда. Колодец сбора заполнился через сезон, вода идёт обратно по трубе. Точка отвода должна быть с большим запасом.
7. Гидроизоляция без защитного слоя. Щебень обратной засыпки прорывает гидроизоляцию острыми кромками. Геотекстиль или ЭППС обязательны как защитный слой.
8. Линейный водоотвод подключён в дренажную трубу. Кажется логичным, но в реальности — поверхностные большие объёмы воды забивают дренаж. Линейный отдельной трубой ведут в общий сток.
9. Точечные водоотводы заменены на «выводы трубы за отмостку». Вода льётся прямо на грунт у фундамента — основная проблема не решена. Дождеприёмник + подключение к водоотводу обязательно.

Частые вопросы

Можно ли сделать пристенный дренаж после постройки дома?

Можно, но это сложнее и дороже. Нужно раскопать фундамент по периметру, без повреждения существующего цоколя и отмостки. На уже благоустроенном участке стоит рассмотреть кольцевой дренаж вместо пристенного — он копается в стороне.

Какой срок службы у пристенного дренажа?

При соблюдении технологии: труба SN-8 — 30–50 лет, геотекстиль 200 г/м² — 25 лет, щебневая обойма — десятилетия. Смотровые колодцы из бетона — 30+ лет. Главное условие срока — отсутствие заиливания, которое предотвращается геотекстилем.

Можно ли совмещать пристенный и кольцевой дренаж?

Да, это самая надёжная схема. Пристенный защищает непосредственно фундамент, кольцевой работает как «второй контур обороны» против высокого УГВ. Применяется на сложных участках с заболоченностью.

Что делать, если в подвале уже сыро?

Сырость — следствие нескольких причин: повреждение гидроизоляции, отсутствие дренажа, плохой вентиляции. Сначала диагностика: откуда вода, где входит. Потом — комплексное решение: пристенный дренаж + восстановление гидроизоляции + улучшение вентиляции подвала.

Нужен ли дренаж для свайного фундамента?

Если ростверк железобетонный и контактирует с грунтом — водоотведение под ростверк нужен. Для классического свайно-винтового фундамента без ростверка (только сваи + балки выше уровня земли) пристенный дренаж не обязателен, но линейный водоотвод и точечные дождеприёмники под кровлей — нужны.

Какая глубина пристенного дренажа для дома с подвалом?

Подошва пристенной трубы должна быть на 20–30 см ниже самой низкой точки фундамента. Для дома с подвалом глубиной 2,5 м — труба на глубине 2,7–2,8 м.

Можно ли вместо щебня использовать другой материал?

Только гранитный или базальтовый щебень фракции 20–40 мм. Гравий допустим, но хуже трамбуется. Известняковый щебень категорически нет — разрушается за несколько лет. Песок без щебня не работает — забивает трубу.

Сколько стоит дренаж и сколько на нём сэкономить?

Конкретные суммы в этой статье не приводим — они зависят от объёма работ, материалов, доступа техники. Главное правило: на дренаже фундамента нельзя экономить заменой материалов на «аналоги». Сэкономили на трубе SN-2 вместо SN-8 — переделка через 3 года. Сэкономили на геотекстиле — заиливание за 2 сезона. Все «аналоги» обходятся дороже в долгосрочной перспективе.

Можно ли проложить дренаж самому?

Технически — да. Реально — сложно без техники и опыта. Точный расчёт уклона, послойная засыпка с трамбовкой, правильная установка колодцев требует подготовки. Для дома с подвалом — лучше не рисковать, ошибка в проекте дренажа обходится в десятки раз дороже работы профессионалов.

Что делать с уже повреждённым фундаментом?

Сначала устранить причину — сделать дренаж и гидроизоляцию. Потом — ремонт фундамента: инъекционная гидроизоляция трещин, усиление армированием снаружи (рубашка), при необходимости — подведение свай для стабилизации. Это отдельная задача, требующая проекта.

Итог

Дренаж отмостки и фундамента — это инженерная триада: пристенный (или кольцевой) дренаж + гидроизоляция + утепление. Все три элемента работают вместе и не заменяют друг друга. Пропустить любой из них — это либо переплатить за переделку через 3–5 лет, либо получить разрушение фундамента. Главное правило при устройстве: технология важнее экономии. Труба SN-8, геотекстиль 200 г/м², гранитный щебень фракции 20–40 мм, послойная трамбовка, точный уклон. Каждый параметр — это годы службы системы. Изменение любого — сокращение срока в разы. При планировании защиты фундамента — звоните или оставляйте заявку. Выезжаем на замер бесплатно по Москве и МО, делаем расчёт по конкретным условиям участка и фундамента.
